三相高压步进驱动器ZH3722M

产品名称:步进电机驱动器ZH3722M
产品类别:三相高压步进驱动器
产品型号:ZH3722M
产品下载:步进电机驱动器ZH3722M
供电电压:AC110-220V
驱动电流:峰值7.0A以下可调
脉冲频率:最高可达200Kpps
体积大小:198x148x80(mm3)
净重量为:1.5kg
产品详情

特点
单电源输入,电压范围: AC110V~220V
驱动电流1.2A/相到7.0A/相,16档可调
设有16档等角度恒力矩细分,最高分辨率60000步/转,其它细分可定制完成
最高反应频率可达200Kpps
步进脉冲停止超过100ms时,线圈电流自动减到设定电流的一半,有效降低电机发热
接口信号光耦隔离,信号电平5V~24V兼容
内部强电、弱电光耦隔离
工作温度:-30℃~85℃
适配电机:三相86、110、130、150系列高压电机
相位记忆功能(注:输入停止超过3秒后,驱动器自动记忆当时电机相位,重新上电或MF信号由低电平变为高电平时,驱动器自动恢复电机相位)。
带电机电感量调节功能,适配电机发挥最大效能
典型应用
烟花包装、拉链机、网机、灌胶机、石材雕刻、医疗设备、包装机械、电子设备、广告设备等自动化设备。在用户期望低发热、小噪声、低振动、高平稳性、高精度的设备。

概述
ZH3722M为等角度恒力矩细分型驱动器,驱动电压交流110V-220V,适配电流在7.0A以下,外径86-130mm的各种 型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路,此电路可以使电机低速运行平稳,几乎没有振动和 噪音,电机在高速时力矩大大高于两相和五相混合式步进电机。定位精度最高可达60000步/转。

产品示意图

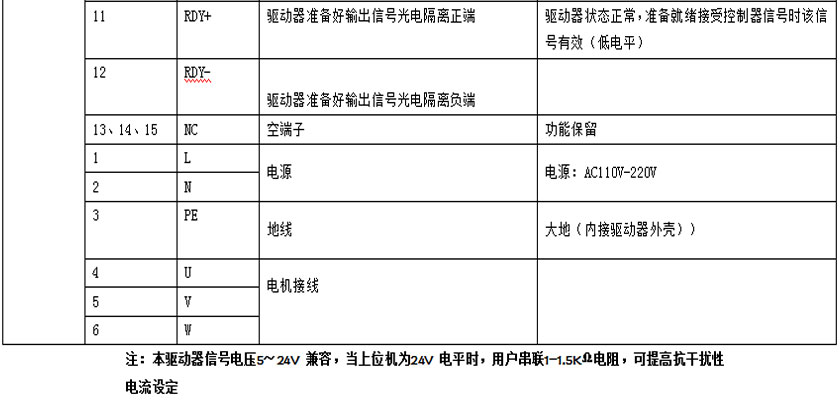

指示灯引脚说明
